Nákladné výťahy AT50 a AT75
Nákladné výťahy majú nosnosť 500 kg a 750 kg. Pohybujú sa vďaka ozubenému hrebeňu a pastorku. Sú preto vhodné na väčšie a vyššie stavebné projekty. Štandardná veľkosť transportnej plošiny je 1,5 x 1,5 m a dá sa zväčšiť prostredníctvom rozširovacej súpravy na 2,5 x 1,5 m, alebo 3,0 x 1,5 m. Rozširovacia súprava sa inštaluje veľmi jednoducho, keďže všetky pripojovacie otvory na pripevnenie sú už v štandardnej verzii. Voľne stojaci výťah môže byť využívaný do výšky nosného stožiara 10,5 m jedine so štandardnou veľkosťou plošiny.
NOVINKA: vylepšený predlžovací stožiar s piatimi skrutkami namiesto troch umožňuje teraz vzdialenosť medzi kotveniami 7,5 m (pred tým 6,0 m). Ďalej môže byť prvé kotvenie umiestnené vo výške 9,0 m (pred tým 8,0 m)
AT50 a AT75 sú plne v súlade so smernicou o strojných zariadeniach 2006/42/ES a sú schválené v súlade ČSN EN 12158-1+A1.
Plošina výťahu je ohraničená dvoma pevnými ohradeniami a na bočných stranách vstupnou a výstupnou nájazdovou rampou dĺžky 1,1 m a 0,6 m. Obe rampy sú elektromechanicky istené a zaisťujú bezpečné nakladanie a vykladanie materiálu.
Výťahy sú vybavené odstredivou pádovou brzdou.
Parametre
| Hrebeňový nákladný výťah | AT50 | AT75 |
|---|---|---|
| Nosnosť | 500 kg | 750 kg |
| Veľkosť plošiny | 1,5 x 1,5 m | 1,5 x 1,5 m |
| Veľkosť plošiny (variant 1) | 2,5 x 1,5 m (nosnost je pak snížena na 400 kg) | 2,5 x 1,5 m (nosnost je pak snížena na 650 kg) |
| Veľkosť plošiny (variant 2) | 3,0 x 1,5 m (nosnost je pak snížena na 350 kg) | 3,0 x 1,5 m (nosnost je pak snížena na 600 kg) |
| Rýchlosť zdvihu | 24 m/min | 24 m/min |
| Preprava osôb | zakázaná | zakázaná |
| Max. výška stožiara | 75 m | 75 m |
| Max. výška stožiara voľne stojaceho výťahu | 10,5 m | 9 m |
| Vzdialenosť kotvenia | 9 m | 7,5 m |
| Výška stožiara nad posledným kotvením | 2 m | 2 m |
| Napájacie napätie | 400 V | 400 V |
| Istenie | 25 A | 25 A |
| Výkon motora | 4,0 kW | 5,5 kW |

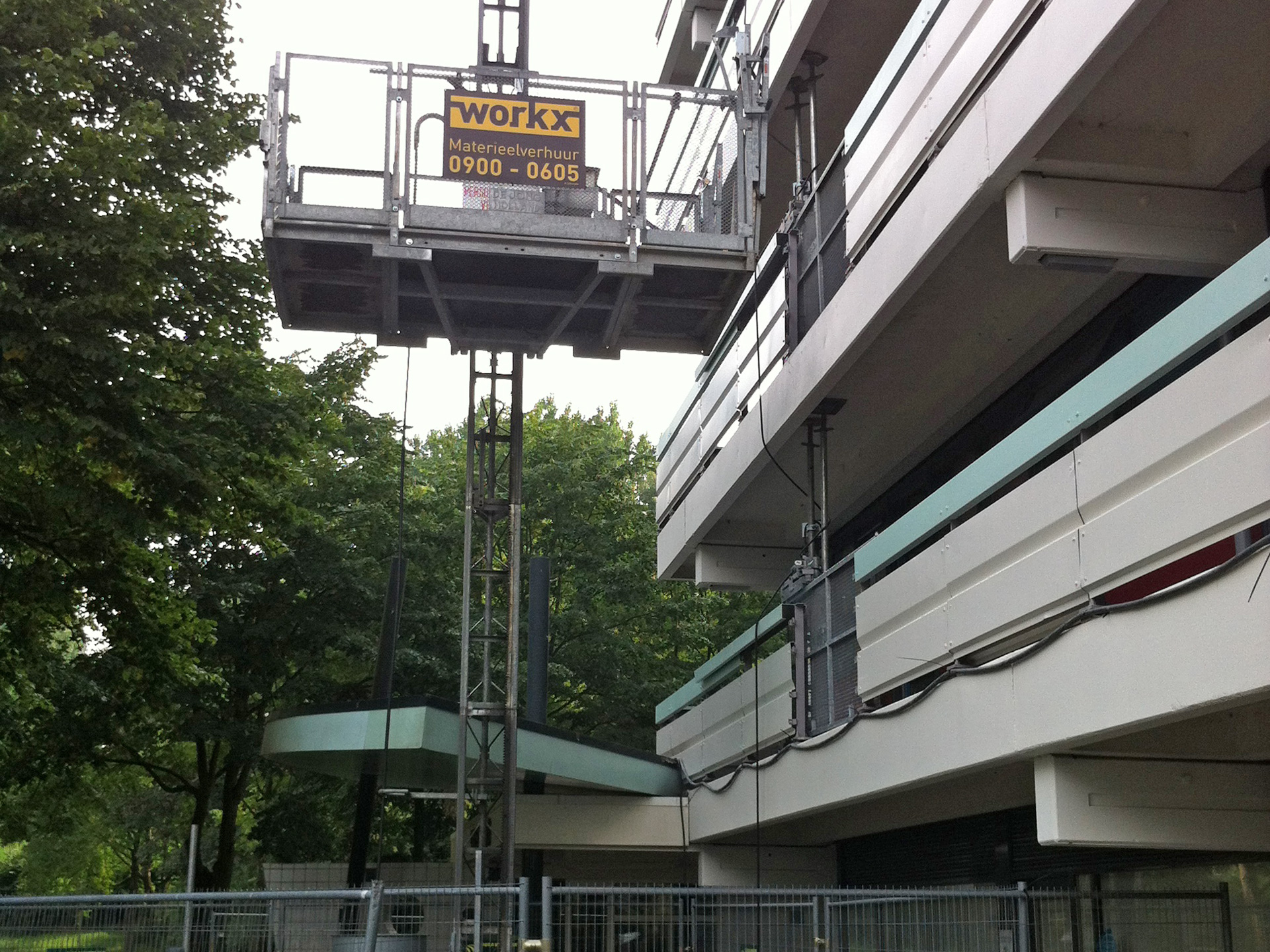

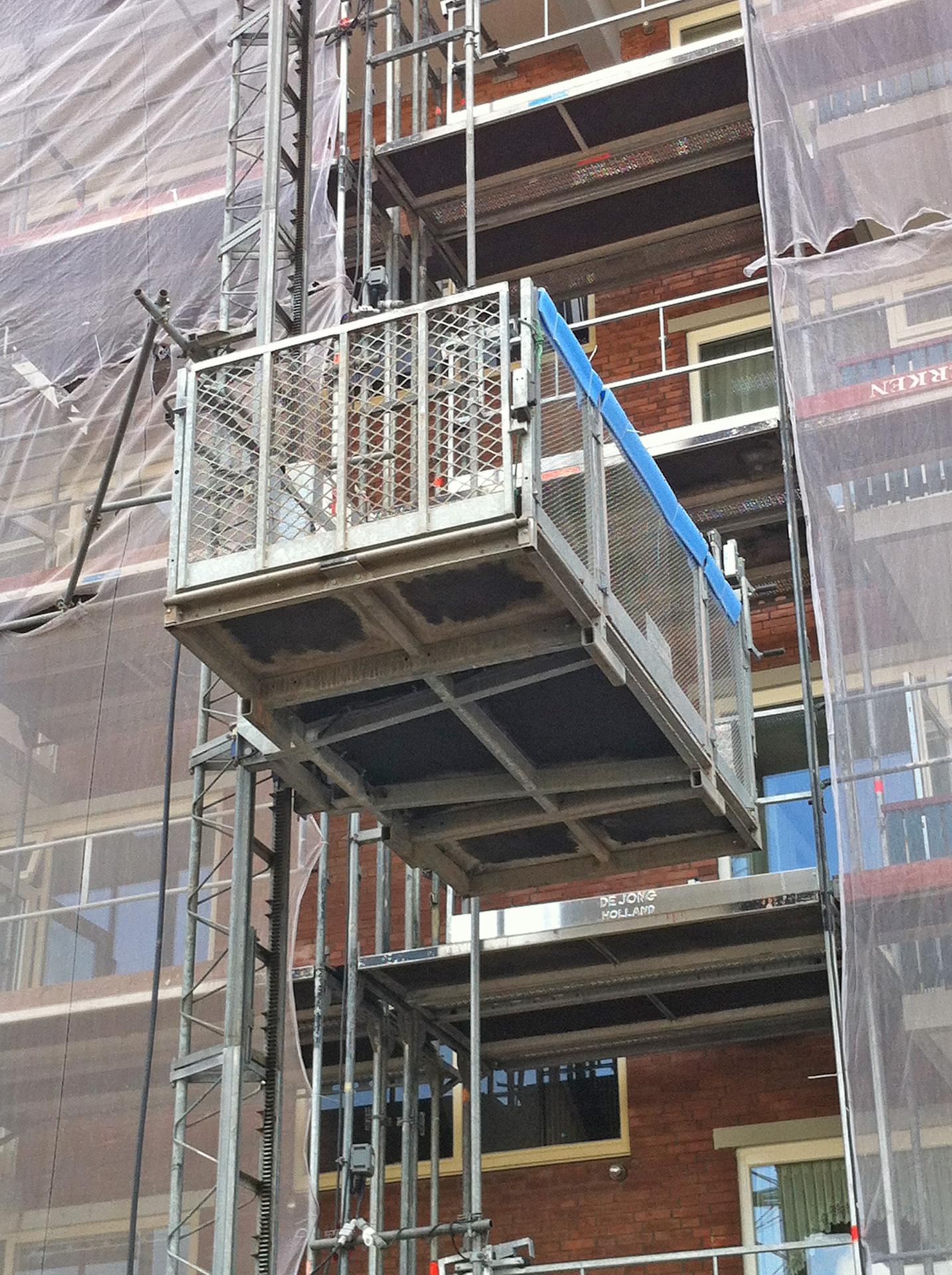

Realizácia
